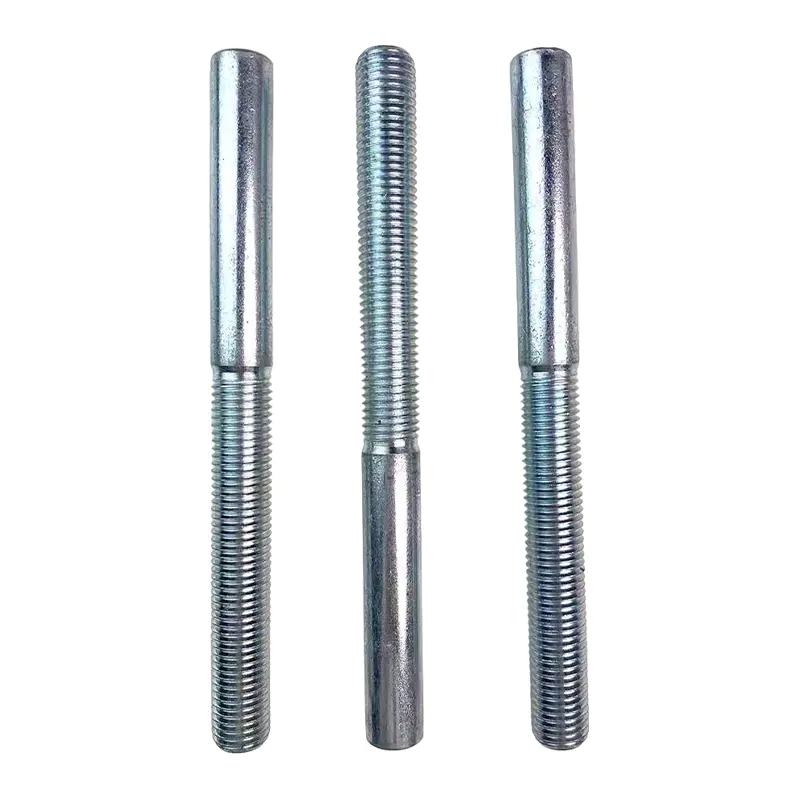

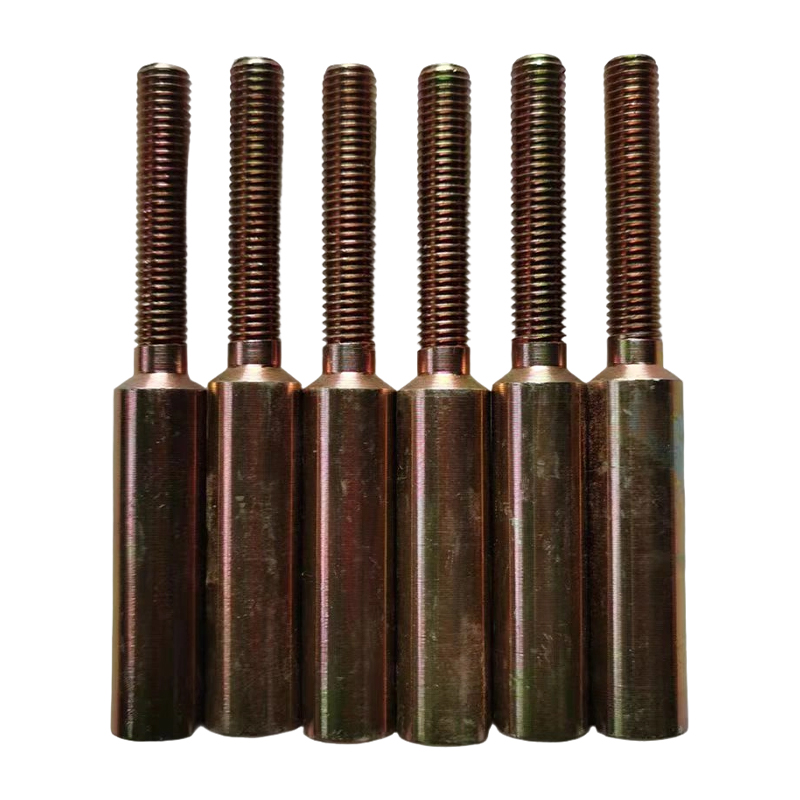

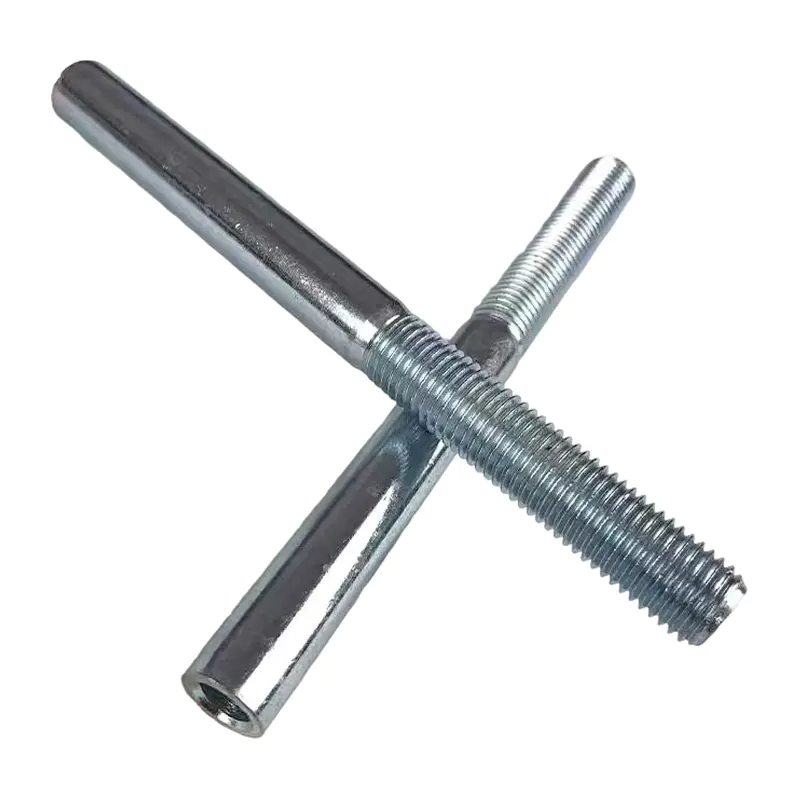

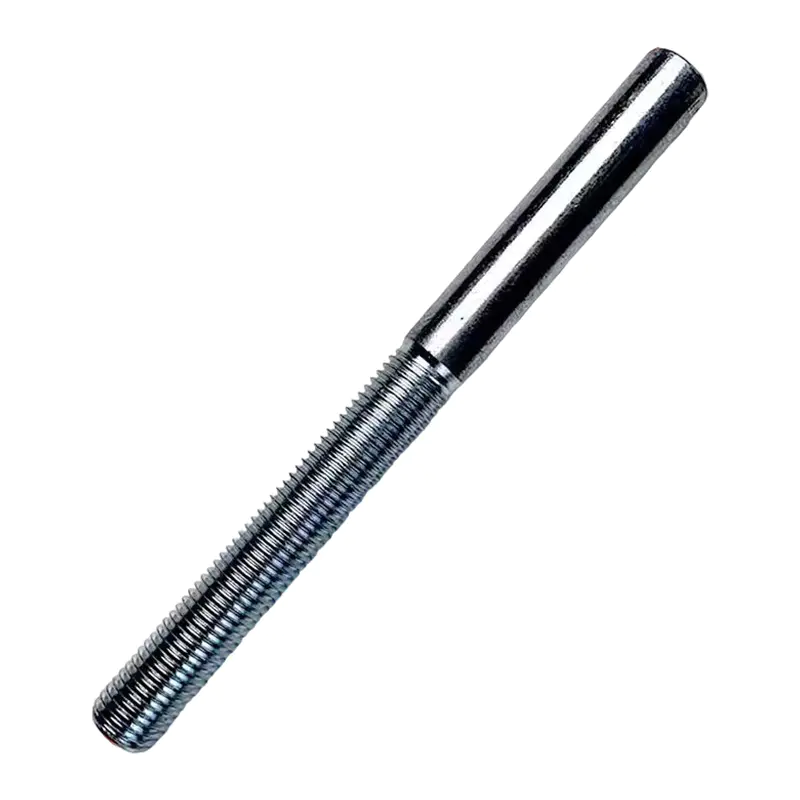

Terminal Swage Tali Dawai Keluli kami ialah penyambung berkekuatan tinggi yang direka untuk mengamankan tali dawai keluli, memastikan prestasi galas beban dan anti-kelonggaran yang boleh dipercayai untuk aplikasi industri, marin dan pembinaan.
Kelebihan utama ialah saiz boleh disesuaikan—kami menyesuaikan dimensi terminal (termasuk diameter dalam, panjang dan kawasan swage) agar sepadan dengan tolok tali dawai khusus anda dan senario penggunaan, menghapuskan ketidakpadanan antara terminal standard dan tali bukan standard.
Dihasilkan daripada keluli aloi tahan kakisan, mereka menjalani swaging ketepatan untuk meningkatkan kekuatan tegangan dan ketahanan, sesuai untuk kedua-dua mengangkat dalaman dan persekitaran yang keras di luar. Mudah dipasang dengan alat swaging profesional, ia memberikan kestabilan jangka panjang untuk tugas mengangkat, memasang tali atau penggantungan.
Sebagai Pengilang Terminal Keluli dan Syarikat Terminal Keluli, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. telah ditubuhkan pada tahun 1992 dan terletak di Bandar Taizhou, Wilayah Jiangsu, China. Syarikat ini mengkhusus dalam pembuatan mesin tekan tali wayar hidraulik, mesin penyepuhlindapan dan penirusan tali wayar, lengan aluminium, dan pengapit angkat. Xingtai Hydraulic dilengkapi dengan kemudahan pengeluaran yang canggih, keupayaan teknikal yang kukuh, peralatan ujian yang berwibawa, dan sistem pengurusan kualiti yang menyeluruh.
Komponen swaging mesin Xingtai Hydraulic ditempa daripada keluli aloi berkekuatan tinggi. Badan mesin dihasilkan daripada satu blok bahan, memastikan integriti struktur dan jangka hayat yang panjang. Sistem hidraulik kami menggunakan sistem bekalan minyak pam tekanan dwi, yang membolehkan pergerakan ke atas dan ke bawah yang pantas sambil memastikan proses penekanan yang lancar. Reka bentuk ini meningkatkan kualiti penekanan dan kecekapan pengeluaran dengan ketara.
Mesin Xingtai Hydraulic telah dieksport ke pelbagai negara, termasuk UK, Australia, Belanda, Latvia, Malaysia, Thailand, India, Rusia, Botswana, Poland, dan lain-lain.
Berpandukan falsafah "kualiti tinggi, harga kompetitif, dan komitmen berkekalan," kami berusaha untuk memenuhi keperluan pelanggan dan memberikan mereka perkhidmatan terbaik. Kami tetap komited untuk melayani pelanggan sedia ada dan baharu dengan tahap kecemerlangan yang sama sambil kami bekerjasama untuk membina masa depan yang berjaya.
Anduh mata boleh kelihatan sempurna dan masih menjadi liabiliti. Anduh mata tali dawai bercagar ferrule 16 mm yang ditekan dengan die padan pada tonase penuh, menggunakan ferrule aluminium yang diperakui kekerasan, bukanlah produk yang sama seperti produk yang diperah dalam mesin penekan yang ...
Dua belas milimeter tali dawai, anduh siap 4.5 meter, dan ralat 10 mm pada pemotongan. Itulah urutan banyak kedai anduh bertemu pada pagi Isnin: mata tidak mendarat di tempat yang dikatakan lukisan itu sepatutnya, ferrule perlu dipotong, dan seutas tali yang mengambil masa tiga minit untuk dis...
Bayangkan sebuah bengkel yang baru sahaja memenangi kontrak untuk menghasilkan 120 anduh tali dawai yang sama, setiap satunya sepanjang 3.75 meter dengan lengan aluminium bergoyang di satu hujung. Operator menyediakan roda potong dan mengukur tali pertama dengan tangan. Sekeping kedua adalah b...
Apakah Terminal Keluli dalam Aplikasi Tali Dawai? Panduan Lengkap
A terminal keluli ialah pemasangan perkakasan yang dipasang secara kekal pada hujung tali dawai untuk membolehkan penyambungan kepada sauh, turnbuckle, belenggu atau elemen struktur. Dalam kejuruteraan tali dawai, terminal ialah antara muka kritikal antara tali dan struktur galas beban — dan ia selalunya merupakan titik paling lemah dalam sistem jika dipilih atau dipasang dengan salah. Data industri menunjukkan bahawa lebih 30% kegagalan pemasangan tali dawai berasal dari terminal, bukan di sepanjang badan tali itu sendiri. Oleh itu, memahami jenis terminal, penilaian kecekapan dan pemasangan yang betul adalah penting untuk sebarang aplikasi tali dawai, seni bina atau marin.
1. Jenis Terminal Keluli yang Digunakan dalam Aplikasi Tali Dawai
Terminal keluli terbahagi kepada beberapa kategori berbeza, setiap satu sesuai dengan keperluan beban yang berbeza, kaedah pemasangan dan persekitaran penggunaan akhir. Memilih jenis yang betul secara langsung menentukan kecekapan mekanikal sambungan.
(1) Terminal Swaged (Swageless).
Terminal swaged dibentuk sejuk pada hujung tali menggunakan penekan hidraulik, mewujudkan sambungan berkecekapan tinggi yang kekal. Apabila digunakan dengan betul, mereka mencapai 95–100% daripada beban putus minimum tali dawai (MBL) , menjadikannya pilihan pilihan untuk aplikasi struktur, seni bina dan angkat. Bentuk badan yang biasa termasuk garpu, mata, stud, dan hujung batang berulir.
(2) Soket Spelter (Resin atau Zink-Tuang).
Soket spelter ialah terminal pasu di mana hujung wayar yang dibuka ditetapkan dalam zink cair atau resin epoksi di dalam badan soket kon. Kaedah ini memberikan kecekapan setinggi mungkin — sehingga 100% MBL — dan adalah standard untuk tali angkat kren, pengangkat lombong, dan aplikasi kabel jambatan di mana kebolehcabut dan penamatan semula di lapangan diperlukan.
(3) Klip Tali Dawai (Jenis U-Bolt)
Klip U-bolt ialah kaedah terminal yang paling boleh diakses oleh medan tetapi juga paling terdedah kepada penyalahgunaan. Digunakan dengan betul mengikut ASME B30.26, mereka mencapai lebih kurang 80% daripada MBL . Ralat biasa — kesilapan "pelana di jalan buntu" — boleh mengurangkan kecekapan serendah 60% . Bilangan klip yang diperlukan bertambah dengan diameter tali: tali 20 mm memerlukan sekurang-kurangnya 4 klip dijarakkan pada selang waktu yang betul.
(4) Soket Baji
Soket baji membolehkan pemasangan dan penggantian medan pantas tanpa alat khas. Ia digunakan secara meluas pada kren pembinaan dan tali dragline. Kecekapan tipikal mereka ialah 75–90% daripada MBL bergantung pada reka bentuk, dan mereka memerlukan jalan buntu untuk diamankan untuk mengelakkan pengasingan secara tidak sengaja di bawah pembalikan beban.
Kecekapan Terminal Tali Dawai (% daripada Beban Putus Minimum)
Soket Spelter (Zink / Resin Dituang)
100%
Terminal Swaged (Tekan Hidraulik)
95–100%
Soket Baji
75–90%
Klip Tali Dawai U-Bolt (Pemasangan Betul)
80%
Rajah 1 — Kecekapan terminal sebagai peratusan tali dawai MBL. Kecekapan yang lebih tinggi bermakna terminal kurang berkemungkinan menjadi faktor pengehad dalam kapasiti undian pemasangan.
2. Bahan Terminal Keluli dan Rintangan Kakisan
Bahan badan terminal mesti dipadankan dengan persekitaran operasi. Tiga pilihan yang paling biasa dalam pemasangan tali dawai profesional ialah:
Keluli karbon (bersalut zink atau bergalvani celup panas) — standard untuk pembinaan, perlombongan, dan pengangkatan am. Kos efektif dan tersedia dalam julat saiz yang paling luas. Salutan bergalvani memberikan perlindungan yang mencukupi dalam persekitaran sederhana.
Keluli tahan karat (gred 316) — mandatori dalam persekitaran marin, pemprosesan makanan, seni bina dan pantai. Menyampaikan rintangan pitting yang unggul dan hayat perkhidmatan sehingga 3× lebih lama daripada keluli karbon tergalvani dalam keadaan semburan garam.
Keluli aloi tegangan tinggi — digunakan dalam aplikasi angkat berat dan perlombongan di mana kekompakan dan nisbah kekuatan-ke-berat maksimum adalah keutamaan. Biasanya terdapat dalam jawatan Gred 80 dan Gred 100.
Perbandingan Bahan Terminal Keluli — Skor Prestasi (1–10)
Rajah 2 — Perbandingan radar bahan terminal keluli merentas lima dimensi prestasi.
3. Pemilihan Terminal mengikut Aplikasi — Jadual Rujukan
Industri yang berbeza mengenakan keperluan yang berbeza pada terminal keluli. Jadual di bawah meringkaskan pilihan terminal biasa mengikut aplikasi untuk membantu penentu dan jurutera reka bentuk.
Jadual 1: Jenis Terminal Keluli yang Disyorkan mengikut Aplikasi Tali Dawai
Permohonan
Terminal yang Disyorkan
Kecekapan
bahan
Pagar kabel seni bina
Kancing berulir swaged
95–100%
316 Tahan Karat
Talian marin (berdiri)
Togol / garpu swaged
95–100%
316 Tahan Karat
Pengangkat kren atas kepala
Soket spelter (zink)
100%
Aloi / Keluli Karbon
Pengangkatan tapak pembinaan
Soket baji
75–90%
Keluli Karbon Bergalvani
Tali angkat lombong
Soket spelter (resin)
100%
Keluli Aloi
Kawat lelaki sementara
Klip tali dawai U-bolt
80%
Keluli Karbon Bergalvani
4. Trend Kapasiti Muatan — Bagaimana Pilihan Terminal Mempengaruhi Kekuatan Pemasangan
Carta di bawah menggambarkan bagaimana beban putus berkesan pemasangan tali dawai lengkap berubah dengan jenis terminal untuk a Diameter 16 mm, tali IWRC 6×19 dengan MBL lebih kurang 15.0 tan . Terminal menjadi komponen pengehad apabila kecekapannya jatuh di bawah 100%.
Beban Pecah Pemasangan Berkesan mengikut Jenis Terminal — Tali Dawai 16mm, MBL 15.0 t
Rajah 3 — MBL pemasangan berkesan mengikut jenis terminal untuk tali dawai 16 mm (nominal MBL 15.0 t). Pemasangan klip yang salah mengurangkan kapasiti sebanyak 40% berbanding soket spelter.
5. Soalan Lazim
S1: Apakah perbezaan antara terminal swaged dan soket spelter, dan yang manakah lebih kuat?
Kedua-duanya mencapai tahap kecekapan yang hampir sama apabila digunakan dengan betul — soket spelter mencapai 100% MBL , manakala terminal swaged mencapai 95–100% MBL . Perbezaan utama ialah pemasangan dan penggunaan semula: terminal swaged adalah kekal, padat dan sesuai untuk pemasangan buatan kilang, manakala soket spelter boleh dituang dan dituang semula, menjadikannya lebih disukai untuk tali angkat lombong dan aplikasi kren di mana penamatan semula berkala diperlukan. Untuk kebanyakan tujuan mengangkat dan memasang tali, mana-mana jenis boleh diterima apabila pemasangan direka bentuk dengan betul dan diuji kalis.
S2: Bagaimanakah saya boleh menentukan berapa banyak klip tali dawai bolt U yang diperlukan untuk diameter tali tertentu?
Bilangan klip U-bolt yang diperlukan bertambah dengan diameter tali dan dinyatakan dalam ASME B30.26 dan jadual tork pengeluar. Sebagai panduan umum: tali sehingga 10 mm memerlukan 3 klip , 12–16 mm memerlukan 4 klip , 18–22 mm memerlukan 5 klip , dan tali melebihi 25 mm memerlukan 6 atau lebih klip . Klip mesti sentiasa dipasang dengan pelana pada hujung hidup (galas beban) dan bolt U pada hujung mati — membalikkan ini mengurangkan kecekapan sehingga 25% .
S3: Bilakah terminal keluli tahan karat harus digunakan dan bukannya terminal keluli tergalvani?
Terminal keluli tahan karat (gred 316) hendaklah sentiasa dinyatakan apabila pemasangan akan terdedah kepada air masin, atmosfera sarat klorida, atau persekitaran pantai dengan kelembapan tinggi — tipikal pelantar marin, pelantar luar pesisir, kepungan kolam renang dan pemasangan seni bina pantai. Dalam ujian semburan garam, 316 terminal tahan karat tidak menunjukkan kakisan yang ketara selepas itu 1,000 jam , berbanding keluli tergalvani yang mungkin menunjukkan penembusan karat merah di dalamnya 500 jam dalam persekitaran yang agresif. Terminal tahan karat juga menghapuskan risiko kakisan galvanik yang timbul apabila kelengkapan keluli karbon digunakan dengan tali dawai tahan karat — gabungan yang mempercepatkan kakisan logam kurang mulia pada antara muka sentuhan.
