Apakah Mesin Penggulung Tali Dawai dan Bagaimana Ia Berfungsi

A mesin penggulung tali dawai , juga dipanggil mesin gegelung tali dawai atau mesin gelendong tali dawai, ialah peralatan perindustrian yang dibina untuk menggulung, membimbing dan membungkus tali dawai, kabel keluli, atau produk logam fleksibel yang serupa pada kekili atau dram dengan cara terkawal ketegangan yang sekata. Mesin memutarkan kekili ambil sementara sistem pdanuan lintasan menggerakkan tali dawai ke depan dan ke belakang sepanjang lebar dram, jadi setiap balut tali terletak dengan kemas di sebelah yang terakhir dan bukannya menimbun atau menyeberang sendiri. Jawapan asas ini merangkumi fungsi teras peralatan, dan bahagian di bawah menerangkan prinsip kerja, struktur, julat kapasiti, pilihan automasi dan aplikasi biasa dengan lebih terperinci.

Dari segi praktikal, a mesin tali dawai jenis ini diletakkan di hujung barisan pengeluaran, sejurus selepas penutupan helai, galvanizing atau stesen pelinciran, di mana tali siap perlu dikumpulkan tanpa berpusing atau kerosakan permukaan. Oleh kerana tali dawai ialah produk yang diletakkan secara heliks yang diperbuat daripada berbilang wayar dan helai, gegelung yang tidak rata boleh menimbulkan tekanan dalaman, meratakan wayar luar atau memendekkan hayat keletihan. Sebuah kejuruteraan yang betul mesin tali keluli mengurangkan risiko ini dengan mengekalkan ketegangan yang konsisten dan dengan meletakkan setiap balutan pada padang terkawal merentasi dram.

Prinsip Kerja Mesin Gegelung dan Gegelung Tali Dawai

Prinsip kerja mesin penggulung tali dawai boleh dipecahkan kepada empat tindakan yang diselaraskan. Mula-mula, motor pemacu memutarkan kekili ambil pada kelajuan yang sepadan dengan kelajuan talian tali dawai yang masuk. Kedua, mekanisme angin lintasan atau aras, biasanya dipasang pada rel panduan di atas atau di sebelah gelendong, menggerakkan pemasangan roller pemandu ke kiri dan kanan selari dengan putaran gelendong, jadi tali diletakkan sama rata melintasi dram dan bukannya tertumpu pada satu tempat. Ketiga, peranti kawalan ketegangan, yang mungkin brek roda tangan mekanikal, klac pneumatik, atau lengan penari yang dikawal servo, mengekalkan tali di bawah daya tarikan yang stabil semasa ia berpusing, menghalang gegelung longgar yang boleh longgar semasa pengangkutan. Keempat, sistem kawalan, daripada panel suis manual ringkas kepada pengawal logik boleh atur cara, menyelaraskan kelajuan motor, kedudukan lintasan dan maklum balas ketegangan supaya keseluruhan kitaran berjalan tanpa campur tangan pengendali pada setiap bungkus.

Pada banyak mesin penggulung tali dawai industri model, kekili itu sendiri dipasang pada bingkai senget atau berpusing, yang membolehkan kekili penuh dibengkokkan untuk pengikat dan penyingkiran yang lebih mudah, kemudian dikembalikan ke kedudukan penggulungan mendatar untuk kitaran seterusnya. Penggelek pemandu yang diletakkan sebelum unit lintasan membantu meluruskan tali yang masuk dan menghilangkan kekusutan kecil, yang seterusnya melindungi mesin tali dawai dan produk daripada haus yang tidak perlu.

Susun atur isometrik di atas menggambarkan enam zon berfungsi yang terdapat pada kebanyakan peralatan gegelung dan gelendong jenis ini. Rel panduan lintasan, berlabel satu, membawa pemasangan roller panduan, berlabel dua, merentasi lebar gelendong supaya tali masuk diletakkan pada padang terkawal. Motor pemacu, berlabel tiga, dipasang di pangkalan dan bersambung melalui kotak gear ke aci gelendong untuk memberikan tork putaran yang konsisten. Kekili atau dram penggulungan, berlabel empat, memegang tali dawai yang telah siap dan biasanya disokong pada bingkai yang dikimpal berat untuk mengendalikan gabungan berat tali dan kekili. Roda kawalan ketegangan, berlabel lima, membolehkan pengendali atau sistem servo melaraskan daya brek supaya tali kekal tegang tanpa tekanan berlebihan. Rangka asas, berlabel enam, dibuat daripada keluli berstruktur dan menambat keseluruhan pemasangan ke lantai untuk mengurangkan getaran semasa penggulungan berkelajuan tinggi.

Struktur Mesin dan Rujukan Produk

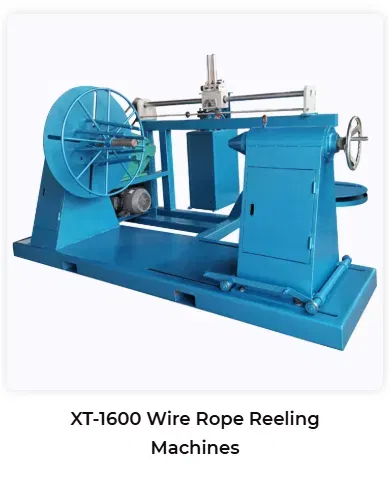

Gambar di bawah menunjukkan seorang wakil mesin penggulung tali dawai , model XT-1600, yang mencerminkan susun atur struktur yang diterangkan dalam rajah di atas. Pemasangan gelendong di sebelah kiri berputar pada aci berat yang disokong oleh galas blok bantal, manakala rel lintasan yang diletakkan di atas gelendong memandu tali dawai secara sama rata merentasi muka dram semasa penggulungan. Motor pemacu dipasang rendah pada bingkai untuk memastikan pusat graviti dekat dengan tanah, yang membantu mesin kekal stabil semasa mengendalikan gegelung berat tali dawai keluli. Di sebelah kanan, roda tangan yang disambungkan ke cakera geseran membolehkan pelarasan halus ketegangan belakang, yang amat berguna apabila menggulung tali dengan diameter atau kekakuan yang berbeza. Rangka asas ialah struktur keluli fabrikasi tunggal dan bukannya pemasangan bahagian berasingan yang dibolt, yang menyokong integriti struktur jangka panjang di bawah kitaran pemuatan berulang.

Mesin penggulung tali dawai XT-1600, ditunjukkan dengan pemasangan kekili, rel lintasan, motor pemacu dan roda kawalan ketegangan

Konfigurasi ini secara amnya mewakili peralatan yang digunakan untuk mesin kili wayar automatik and mesin gegelung wayar automatik tugas merentasi kilang pembuatan tali dawai, kabel dan tali. Oleh kerana gelendong terletak pada bingkai terbuka dan bukannya dalam perumahan tertutup, kakitangan penyelenggaraan mempunyai akses terus ke galas, rantai pemacu atau tali pinggang, dan mekanisme lintasan, yang memudahkan pemeriksaan rutin. Susun atur juga membolehkan forklift atau kren atas untuk mendekati gelendong secara terus untuk memuat dan memunggah gegelung siap, yang penting dalam kemudahan yang menggerakkan volum besar tali melalui stesen gegelung setiap anjakan.

Proses Membentuk dan Melingkar Tali Dawai

Proses melingkar pada tipikal mesin membuat tali dawai garisan mengikut urutan berulang daripada pengambilan tali mentah kepada gegelung siap, dibungkus. Memahami setiap langkah membantu menjelaskan mengapa ketegangan yang konsisten dan penjajaran panduan sangat penting untuk kualiti produk akhir.

1. Tali dawai tiba dari garis penutup atau terdampar dan melalui penggelek meluruskan yang menghilangkan kelengkungan kecil.
2. Tali memasuki unit kawalan ketegangan, di mana daya brek ditetapkan mengikut diameter dan pembinaan tali.
3. Pemandu lintasan meletakkan tali pada titik permulaan pada gelendong kosong dan memulakan balut pertama.
4. Motor gelendong dan motor traverse beroperasi bersama supaya setiap balut terletak di sebelah yang sebelumnya tanpa celah atau bertindih.
5. Apabila lapisan selesai, arah lintasan terbalik secara automatik dan penggulungan berterusan pada lapisan seterusnya.
6. Setelah panjang sasaran atau kapasiti gelendong dicapai, mesin berhenti, hujung tali diikat, dan gegelung siap disediakan untuk diikat dan diangkut.

Pada mesin separa automatik, pengendali memantau kitaran ini dan secara manual mencetuskan langkah hentian dan pemotongan tali. Pada lebih maju mesin membentuk tali dawai hidraulik dan talian terkawal PLC, penderia menjejaki panjang tali dan kiraan lapisan secara automatik, mengurangkan jumlah perhatian manual yang diperlukan semasa pengeluaran yang lama dijalankan.

Kapasiti Pengeluaran dan Keserasian Bahan

Peralatan penggulungan dan penggulungan dalam kategori ini biasanya direka bentuk sekitar diameter dan berat tali dawai yang dikendalikan. Bergantung pada model dan konfigurasi, mesin biasanya dikumpulkan ke dalam kelas tugas ringan, sederhana dan berat, yang sepadan dengan saiz kekili yang berbeza, kuasa motor dan kekuatan bingkai. Carta di bawah membentangkan klasifikasi biasa yang digunakan merentas barisan pengeluaran tali dawai industri segmen, berdasarkan spesifikasi peralatan biasa dan bukannya sebarang keputusan ujian yang diperakui tunggal.

Carta bar ini mengelompokkan peralatan kepada tiga kelas umum berdasarkan diameter tali dawai maksimum setiap satu biasanya dibina untuk menampung. Mesin tugas ringan biasanya ditentukan untuk diameter sehingga kira-kira dua puluh milimeter dan sering digunakan untuk produk kabel dan tali yang lebih kecil dalam pembuatan umum. Mesin tugas sederhana memanjangkan julat itu kepada kira-kira tiga puluh lima milimeter dan kerap dipilih untuk pembinaan standard dan tali tali. Mesin tugas berat dibina dengan bingkai bertetulang dan pemacu tork yang lebih tinggi untuk mengendalikan diameter yang menghampiri lima puluh milimeter, yang sepadan dengan keperluan pengangkatan berskala besar, perlombongan dan tali marin. Angka yang tepat untuk mana-mana mesin tertentu bergantung pada kuasa motornya, saiz gelendong dan reka bentuk bingkai, jadi carta ini harus dibaca sebagai rujukan umum dan bukannya spesifikasi tetap untuk setiap model. Keserasian bahan merentas kelas ini biasanya termasuk dawai keluli karbon, dawai keluli tergalvani, pelbagai wayar keluli aloi dan tali dawai keluli tahan karat, kerana mekanisme gegelung itu sendiri berfungsi terutamanya dengan diameter dan kekukuhan tali dan bukannya gred keluli tertentu.

Tahap Automasi dan Sistem Kawalan

moden mesin gegelung wayar automatik sistem biasanya ditawarkan dalam konfigurasi separa automatik dan automatik penuh. Dalam persediaan separa automatik, pengendali menetapkan ketegangan dan memulakan kitaran, manakala penyegerakan lintasan dan kelajuan berjalan secara automatik. Dalam persediaan automatik penuh, pengawal logik boleh atur cara menguruskan pengiraan panjang tali, perubahan lapisan, maklum balas ketegangan dan keadaan berhenti, yang mengurangkan tahap perhatian pengendali yang diperlukan semasa pengeluaran berterusan. Carta radar di bawah meringkaskan ciri prestasi umum yang dikaitkan dengan peralatan yang direka bentuk dengan baik dalam kategori ini, dipersembahkan pada skala relatif mudah untuk ilustrasi dan bukannya sebagai hasil daripada ujian perbandingan formal.

Carta radar memplot enam ciri umum yang lazimnya dinilai oleh pembeli semasa menyemak peralatan melingkar dan gelendong, termasuk tahap automasi, ketepatan kawalan, ketahanan struktur, fleksibiliti kapasiti, kesederhanaan penyelenggaraan dan juga kualiti lilitan lapisan. Tahap automasi mencerminkan berapa banyak kitaran penggulungan berjalan tanpa input manual sebaik sahaja proses bermula. Ketepatan kawalan berkaitan dengan ketepatan sistem tegangan dan lintasan bertindak balas terhadap perubahan diameter atau kelajuan tali. Ketahanan struktur mencerminkan reka bentuk bingkai dan komponen yang bertujuan untuk menahan beban berat yang berulang dari semasa ke semasa. Fleksibiliti kapasiti menunjukkan sejauh mana mesin tunggal boleh mengendalikan pelbagai diameter tali dan saiz gelendong dan bukannya satu produk tetap. Kesederhanaan penyelenggaraan dan kualiti penggulungan lapisan sekata kedua-duanya berkaitan dengan betapa mudahnya peralatan boleh diperiksa, dilaraskan dan disimpan dalam keadaan baik semasa penggunaan biasa. Enam dimensi ini dibentangkan bersama untuk memberi pembaca rangka kerja umum untuk menilai peralatan dan bukannya untuk memberikan skor berangka yang tepat kepada mana-mana mesin tunggal.

Industri Aplikasi untuk Peralatan Melingkar Tali Dawai

Mesin penggulung dan penggulungan tali dawai digunakan di mana-mana sahaja tali siap, kabel atau produk keluli fleksibel yang serupa perlu dililit pada kekili untuk penyimpanan, pengangkutan atau penggunaan terus. Industri aplikasi biasa termasuk pembinaan, di mana tali digunakan dalam kren, angkat dan sistem perancah, perlombongan, tempat tali mengendalikan beban berat dalam aci dan sistem pengangkutan, marin dan perkapalan, di mana tali tambatan dan tali pengikat mesti dililit tanpa memperkenalkan lilitan, dan operasi pengangkatan dan tali am di seluruh kilang pembuatan. Menurut laporan penyelidikan pasaran yang diterbitkan oleh Persistence Market Research, pembinaan mewakili segmen aplikasi terkemuka untuk tali dawai keluli, menyumbang lebih tiga puluh sembilan peratus daripada hasil pasaran pada 2025, dengan bahagian selebihnya diagihkan merentasi perlombongan, marin, minyak dan gas, serta kegunaan lain yang berkaitan dengan industri dan kren.

Carta donat di atas meringkaskan pengedaran aplikasi ini dalam bentuk visual. Segmen pembinaan membentuk bahagian tunggal terbesar, didorong oleh permintaan berterusan untuk kren, lif dan peralatan pengendalian bahan di tapak bangunan dan infrastruktur. Gabungan bahagian baki mencerminkan rangkaian luas sektor lain yang bergantung pada tali dawai yang digulung dengan betul, termasuk pengangkutan perlombongan dan sistem aci, operasi tambatan dan tunda marin, penggerudian dan pengangkatan minyak dan gas, dan penggunaan kren perindustrian am. Oleh kerana sektor penggunaan akhir ini mempunyai kitaran tugas dan keadaan persekitaran yang berbeza, banyak loji mengendalikan lebih daripada satu jenis mesin gegelung dan gelendong untuk memadankan diameter tali, salutan dan keperluan pembungkusan untuk setiap pasaran yang mereka layani. Pengedaran ini juga menerangkan sebabnya pembekal peralatan rolling tali tugas berat operasi selalunya mengekalkan julat saiz gelendong dan bukannya satu konfigurasi tetap, kerana keperluan pelanggan berbeza dengan ketara antara tali gred pembinaan dan tali marin atau perlombongan khusus.

Tali Dawai Rolling vs Mesin Memusing: Apakah Perbezaannya

Mesin penggulung atau penggulungan tali dawai dan mesin pemintal tali dawai menyediakan peringkat proses pembuatan yang berbeza, dan memahami perbezaan itu membantu jurutera dan pembeli memilih peralatan yang betul untuk barisan pengeluaran tertentu. Mesin pemusing, kadangkala dipanggil mesin terkandas atau penutup, membentuk tali dawai itu sendiri dengan memutar wayar individu menjadi helai dan kemudian memusingkan helai tersebut di sekeliling teras. Mesin bergolek atau melingkar beroperasi selepas tali sudah terbentuk, dan peranannya adalah untuk menggulung tali yang telah siap ke atas kekili atau dram untuk penyimpanan dan penghantaran.

Secara bersepadu talian pembuatan tali dawai , kedua-dua jenis mesin ini lazimnya disambungkan melalui proses perantaraan seperti galvanizing, pelinciran atau pemeriksaan, jadi tali yang dipintal bergerak dari mesin penutup melalui stesen ini sebelum mencapai peringkat penggulungan dan penggulungan akhir. Memilih mesin penggelek atau gegelung yang betul untuk penghujung garisan bergantung terutamanya pada julat diameter, berat dan format pembungkusan yang diperlukan untuk tali siap, dan bukannya pada kaedah memutar yang digunakan sebelum ini dalam proses.

Tinjauan Pertumbuhan Industri untuk Tali Dawai dan Peralatan Berkaitan

Permintaan untuk peralatan pengendalian tali dawai, termasuk mesin gegelung dan gelendong, cenderung untuk menjejaki pertumbuhan keseluruhan dalam pasaran tali dawai itu sendiri, kerana setiap meter tali yang dihasilkan akhirnya perlu digulung dan dibungkus. Menurut laporan daripada MarketsandMarkets, pasaran tali dawai keluli global diunjurkan berkembang daripada kira-kira sepuluh koma lima bilion dolar Amerika Syarikat pada 2025 kepada hampir tiga belas koma sembilan bilion dolar Amerika Syarikat menjelang 2030, pada kadar pertumbuhan tahunan kompaun kira-kira lima koma lapan peratus. Carta di bawah menunjukkan trajektori pertumbuhan ilustrasi yang dikira daripada kadar yang dilaporkan ini, menunjukkan cara pasaran sebesar ini mungkin berkembang tahun demi tahun jika pertumbuhan kekal stabil sepanjang tempoh tersebut.

Carta kawasan ini menunjukkan garis menaik yang stabil daripada hanya di atas sepuluh bilion dolar pada 2025 ke arah hampir empat belas bilion dolar pada 2030, selaras dengan kadar pertumbuhan tahunan kompaun yang dilaporkan oleh MarketsandMarkets untuk pasaran tali dawai keluli global. Cerun beransur-ansur mencerminkan industri matang dengan pengembangan yang konsisten, bukannya meletup, yang tipikal untuk peralatan modal dan pasaran berkaitan infrastruktur. Pertumbuhan jenis ini biasanya dikaitkan dengan pelaburan berterusan dalam projek pembinaan, infrastruktur dan perlombongan di seluruh dunia, bersama-sama dengan permintaan penggantian yang stabil apabila tali sedia ada mencapai penghujung hayat perkhidmatannya. Memandangkan pengeluaran tali secara keseluruhan berkembang, kapasiti melingkar dan bergoyang di penghujung barisan pembuatan perlu berkembang bersamanya, yang menyokong pelaburan berterusan dalam mesin kili wayar automatik dan peralatan pengendalian yang berkaitan. Pembaca harus menganggap carta sebagai aliran ilustrasi yang diperoleh daripada kadar pertumbuhan yang diterbitkan tunggal dan bukannya ramalan tahun demi tahun yang tepat, kerana angka pasaran sebenar boleh berbeza mengikut wilayah dan metodologi pelaporan.

Panduan Penyelenggaraan dan Jangka Hayat Peralatan

Penyelenggaraan rutin memainkan peranan penting dalam memastikan mesin penggulung tali dawai berjalan lancar sepanjang hayat perkhidmatannya. Jadual penyelenggaraan asas secara amnya meliputi pelinciran galas dan komponen pemacu, pemeriksaan penggelek panduan untuk kehausan atau salah jajaran, dan pemeriksaan berkala ke atas mekanisme kawalan ketegangan untuk mengesahkan ia masih bertindak balas dengan tepat merentasi julat diameter tali yang dijangka dikendalikan oleh mesin.

• Periksa dan pelincir galas aci kekili dan paras minyak kotak gear mengikut jadual pengilang.
• Periksa penggelek pemandu lintasan dan rel untuk haus, kerana permukaan yang tidak rata boleh menyebabkan penggulungan lapisan yang tidak konsisten.
• Sahkan tetapan kawalan ketegangan secara berkala, terutamanya selepas bertukar kepada diameter atau bahan tali yang berbeza.
• Periksa kabinet kawalan elektrik dan sambungan pendawaian untuk mengurangkan risiko masa henti yang tidak dirancang.
• Pastikan rangka tapak dan kawasan kerja di sekeliling bersih daripada serpihan yang boleh mengganggu kecondongan atau putaran kekili.

Kemudahan yang mengikut rutin penyelenggaraan yang konsisten biasanya mengalami lebih sedikit gangguan yang tidak dirancang dan boleh memanjangkan hayat perkhidmatan praktikalnya. mesin membuat tali dawai peralatan. Oleh kerana mesin gegelung beroperasi secara berterusan semasa peralihan pengeluaran, walaupun salah jajaran kecil dalam sistem lintasan boleh terkumpul menjadi kecacatan penggulungan yang boleh dilihat dari semasa ke semasa, yang menjadikan pemeriksaan rutin sebagai bahagian penting dalam pengurusan peralatan keseluruhan dan bukannya tugas pilihan.

Mengenai Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co Ltd diasaskan pada tahun 1992 dan terletak di Taizhou City, Wilayah Jiangsu, China. Syarikat ini mengkhusus dalam pembuatan mesin penekan tali dawai hidraulik, mesin penyepuhlindap dan pengerut tali dawai, lengan aluminium, pengapit pengangkat dan peralatan pengendalian tali dawai yang berkaitan seperti mesin gegelung dan gelendong yang diterangkan dalam artikel ini. Xingtai Hydraulic beroperasi dengan kemudahan pengeluaran, kakitangan teknikal, peralatan ujian, dan sistem pengurusan kualiti yang bertujuan untuk output yang konsisten merentas rangkaian peralatannya.

Komponen swaging yang digunakan dalam mesin Hidraulik Xingtai ditempa daripada keluli aloi kekuatan tinggi, dan badan mesin untuk peralatan menekannya dihasilkan daripada satu blok bahan untuk menyokong integriti struktur dan hayat perkhidmatan yang panjang. Sistem hidraulik syarikat menggunakan susunan bekalan minyak pam tekanan dwi, ​​yang direka untuk membolehkan pergerakan ke atas dan ke bawah pantas sambil mengekalkan proses menekan terkawal, menyumbang kepada kualiti tekanan dan kecekapan pengeluaran pada barisan produk hidrauliknya.

Peralatan Hidraulik Xingtai telah dihantar kepada pelanggan di beberapa negara, termasuk United Kingdom, Australia, Belanda, Latvia, Malaysia, Thailand, India, Rusia, Botswana dan Poland, antara lain. Syarikat ini bekerja daripada falsafah yang berpusat pada kualiti yang konsisten, kedudukan kompetitif dan komitmen jangka panjang terhadap hubungan pelanggan, dan terus memberi perkhidmatan kepada pelanggan sedia ada dan baharu merentasi rangkaian pemprosesan dan peralatan pengendalian tali dawai, termasuk mesin tali dawai supplier hubungan yang dibina selama bertahun-tahun pengalaman eksport.

Soalan Lazim

S1: Apakah tujuan utama mesin penggulung tali dawai
A1: Tujuan utamanya adalah untuk menggulung tali dawai siap secara sekata pada kekili atau dram, menggunakan putaran kekili yang diselaraskan, pemandu lintasan, dan kawalan ketegangan untuk mengelakkan kekusutan atau lapisan tidak sekata.

S2: Bagaimanakah mesin penggulung tali dawai berbeza daripada mesin pemusing
A2: Mesin bergolek atau melingkar telah membentuk tali pada kekili, manakala mesin berpusing atau menutup membentuk tali itu sendiri dengan memutar wayar dan helai bersama-sama lebih awal dalam barisan pengeluaran.

S3: Apakah diameter tali dawai yang boleh dikendalikan oleh peralatan jenis ini
A3: Bergantung pada model dan konfigurasi, mesin dalam kategori ini biasanya dibina untuk diameter antara kira-kira sepuluh hingga lima puluh milimeter, meliputi aplikasi tugas ringan, sederhana dan berat.

S4: Apakah bahan yang serasi dengan mesin gegelung tali dawai
A4: Mesin ini biasanya mengendalikan dawai keluli karbon, dawai keluli tergalvani, pelbagai wayar keluli aloi, dan tali dawai keluli tahan karat, kerana mekanisme gegelung bertindak balas terutamanya kepada diameter dan kekakuan.

S5: Apakah penyelenggaraan yang diperlukan oleh mesin penggulung tali dawai
A5: Penyelenggaraan rutin secara amnya termasuk pelinciran bearing dan kotak gear, pemeriksaan penggelek dan rel pemandu, pemeriksaan kawalan ketegangan berkala dan semakan tetap komponen kawalan elektrik.
