Aksesori Pemprosesan Tali Dawai Tukar Kabel Keluli Biasa Menjadi Pemasangan Galas Beban Boleh Dipercayai

Aksesori pemprosesan tali dawai, termasuk lengan jam pasir aluminium, ferrule aluminium, ferrule keluli, terminal swage dan bidal tali dawai, ialah komponen yang menukarkan panjang tali dawai mentah kepada sistem penamatan siap sedia untuk mengangkat, memasang tali atau kegunaan struktur. Aksesori sistem penamatan ini berfungsi bersama-sama di hujung tali, di mana beban dipindahkan dari kabel ke dalam pemasangan, mata atau titik sambungan, dan di mana penamatan yang terbentuk dengan buruk jauh lebih berkemungkinan gagal daripada badan tali itu sendiri. Lengan kaca jam aluminium atau ferrule aluminium yang dibuat kepada rujukan seperti DIN 3093 digoyangkan pada dua kaki tali yang bertindih untuk membentuk sambungan mampatan, manakala ferrule keluli yang menamatkan sambatan mata Flemish menguatkan mata yang telah disambung dan bukannya bergantung pada mampatan sahaja. Bidal tali dawai kemudiannya dipasang di dalam mata untuk melindungi gentian tali atau wayar daripada terjepit atau haus pada pin, belenggu atau cangkuk. Memilih gabungan lengan, ferrule, dan bidal yang betul untuk diameter dan penggunaan tali tertentu adalah satu-satunya faktor terpenting dalam membina penamatan tali dawai yang tahan lama. Bahagian di bawah melihat cara setiap aksesori berfungsi, cara ia membandingkan, dan di mana rujukan dimensi seperti DIN 3093 sesuai dengan penyediaan hujung tali.

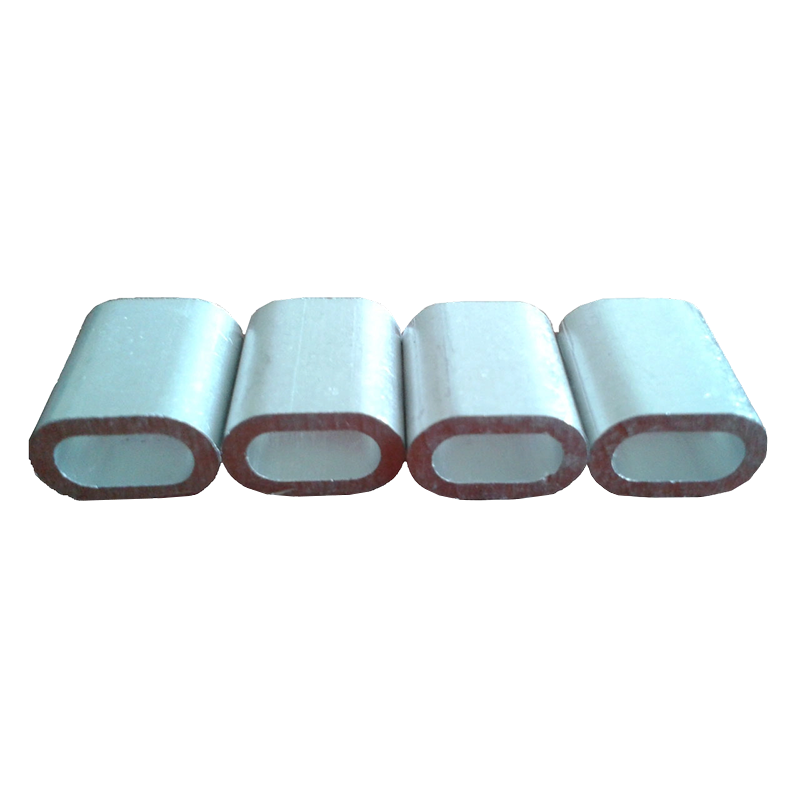

Lengan Hourglass Aluminium Dan Ferrules Aluminium Di Bawah DIN 3093

Lengan jam pasir aluminium, juga dirujuk sebagai ferrule aluminium atau lengan aluminium, mendapat namanya daripada profil jam pasir tercubit yang terbentuk apabila lengan dimampatkan pada dua bahagian tali dawai yang bertindih dalam penekan hidraulik. DIN 3093 ialah piawaian dimensi yang dirujuk secara meluas untuk lengan aluminium berbentuk bujur dan jam pasir ini, memberikan pemproses set biasa diameter gerek, panjang dan panduan tan tekan merentas saiz tali yang berbeza. Oleh kerana aluminium lebih lembut daripada tali dawai keluli di sekelilingnya, bahan lengan mengalir ke dalam celah antara wayar luar semasa menekan, itulah yang mewujudkan cengkaman mekanikal yang memegang kedua-dua kaki tali bersama-sama. Kaedah swaging ini digunakan secara meluas untuk anduh tali dawai, tali pengikat dan pemasangan umum kerana ia membentuk penamatan profil yang padat dan agak rendah berbanding dengan beberapa alternatif yang disambung. Pemilihan lengan yang betul bergantung pada pemadanan lubang lengan dan panjang dengan diameter tali yang tepat dan pembinaan yang ditamatkan, kerana lengan bersaiz kecil atau bersaiz besar mengurangkan keberkesanan sambungan mampatan.

Faktor Utama Dalam Pemilihan Lengan Aluminium

1. Diameter dan pembinaan tali, kerana lubang lengan mesti sepadan dengan tali yang ditamatkan.
2. Panjang lengan, yang menentukan jumlah kawasan pertindihan tersedia untuk pemampatan.
3. Tekan profil tonase dan die dipadankan dengan dimensi rujukan lengan.
4. Bilangan tekanan yang ditentukan untuk panjang lengan, digunakan dalam urutan yang betul.
5. Pemeriksaan visual profil jam pasir yang telah siap untuk seragam, pemampatan lengkap.

Penyambungan Mata Flemish Dengan Ferrules Keluli

Mata Flemish terbentuk dengan membuka helai di hujung tali dawai, membahagikannya kepada dua kumpulan, dan menyalurkannya kembali di sekeliling bidal atau mandrel untuk membentuk bentuk mata yang mengunci sendiri sebelum ferrule keluli ditekan di atas sambungan untuk menahan helai yang terselit pada tempatnya. Kaedah ini berbeza daripada penamatan lengan aluminium lurus kerana sebahagian daripada laluan beban dibawa oleh interlock mekanikal sambatan itu sendiri, dengan ferrule keluli menambah mampatan tambahan dan melindungi hujung yang terselit daripada terungkai. Penamatan mata Flemish dengan ferrule keluli biasanya dinyatakan untuk pemasangan tali dawai yang lebih berat dan tali dawai struktur yang memerlukan mata yang teguh dan boleh diperiksa. Oleh kerana sambatan itu sendiri menyumbang kepada pemindahan beban, mata Flemish yang terbentuk dengan betul boleh berkelakuan berbeza di bawah beban berbanding dengan penamatan lengan aluminium berasaskan mampatan semata-mata dengan saiz tali yang serupa. Memilih antara penamatan lengan aluminium dan mata Flemish dengan ferrule keluli secara amnya bergantung kepada kitaran tugas yang dijangkakan, keperluan pemeriksaan dan piawaian pemasangan khusus yang mengawal aplikasi.

Terminal Swage Tali Dawai Keluli Dan Bidal Tali Dawai

Terminal swage tali dawai keluli ialah kelengkapan keluli pepejal, seperti soket swage, stud, atau garpu, yang ditekan terus ke hujung tali dawai dalam mesin swage hidraulik untuk membentuk titik sambungan berkekuatan tinggi yang kekal. Tidak seperti lengan yang menyambungkan dua kaki tali bersama-sama, terminal swage biasanya menyambungkan hujung tali ke stud, mata atau garpu berulir yang direka untuk menyambung terus ke perkakasan tali, yang boleh memudahkan pemasangan keseluruhan berbanding dengan mata yang disambung serta penyambung berasingan. Sementara itu, bidal tali dawai ialah sisipan logam berbentuk yang dipasang di dalam mata yang telah dibentuk, sama ada mata itu dicipta oleh sambatan Flemish atau gelung lengan aluminium, untuk mengekalkan bentuk mata dan mengelakkan tali daripada dihancurkan atau melecet pada badan peniti atau belenggu. Menggunakan bidal bersaiz betul di dalam mata tali ialah cara yang mudah untuk memanjangkan hayat kerja penamatan dengan memastikan permukaan galas beban bulat dan teragih sama rata. Bersama-sama, terminal swage dan bidal melengkapkan barisan aksesori pemprosesan tali dawai yang meliputi kedua-dua sambungan perkakasan langsung dan penamatan mata yang dilindungi.

Carta donat ini membentangkan pecahan ilustrasi tentang cara jenis penamatan tali dawai yang berbeza secara amnya diagihkan merentasi kerja pelantar dan pengangkatan biasa, berdasarkan amalan industri biasa dan bukannya satu tinjauan yang disahkan. Penamatan lengan aluminium membentuk bahagian ilustrasi yang terbesar kerana ia digunakan secara meluas merentasi anduh tujuan umum dan memasang pemasangan di mana penamatan yang padat dan cekap diutamakan. Terminal swage mengikuti dengan teliti, mencerminkan penggunaan biasa mereka di mana-mana sambungan berulir terus atau perkakasan diperlukan di hujung tali. Penamatan mata Flemish dengan ferrules keluli mewakili bahagian yang lebih kecil tetapi masih ketara, selaras dengan penggunaannya yang lebih kerap dalam tugas yang lebih berat atau aplikasi rigging struktur. Bahagian selebihnya meliputi pemasangan berasaskan bidal lain, yang muncul di hampir setiap jenis penamatan sebagai komponen pelindung dan bukannya sebagai kategori kendiri. Seperti mana-mana corak industri umum, perkadaran sebenar berbeza mengikut rantau, julat saiz tali dan penggunaan akhir, jadi carta ini harus dibaca sebagai orientasi umum dan bukannya statistik yang tepat.

Membandingkan Kaedah Penamatan Merentas Faktor Praktikal

Memilih antara penamat lengan aluminium, mata Flemish dengan ferrule keluli dan terminal swage keluli secara amnya melibatkan menimbang kelajuan pemasangan, memudahkan pemeriksaan, kapasiti beban dan cara setiap kaedah bertindak di bawah pemuatan kitaran berulang. Penamatan lengan aluminium cenderung untuk dipasang dengan cepat sebaik sahaja gabungan penekan dan acuan yang betul disediakan, yang menyokong daya pengeluaran yang lebih tinggi pada kedai tali gaya pengeluaran. Splices mata Flemish memerlukan tenaga kerja yang lebih mahir untuk membuka dan menghantar helai sebelum ferrule keluli ditekan, tetapi banyak piawaian rigging mengiktiraf mata yang terhasil sebagai penamatan yang boleh diperiksa dengan baik. Terminal swage keluli menumpukan sambungan kepada satu pemasangan pepejal, yang boleh memudahkan pemilihan perkakasan hiliran kerana banyak terminal dihasilkan dengan antara muka benang atau clevis standard. Tiada satu pun daripada kaedah ini adalah lebih baik secara universal, dan pilihan yang tepat bergantung pada kod rigging yang mengawal, pembinaan tali dan syarat perkhidmatan khusus pemasangan.

Carta radar ini menggambarkan pertukaran praktikal umum antara penamatan lengan aluminium dan mata Flemish yang disiapkan dengan ferrule keluli merentas lima faktor yang berkaitan dengan keputusan kedai tali dan rigging. Penamatan lengan aluminium biasanya mendapat skor yang lebih tinggi pada kelajuan pemasangan dan kekompakan pemasangan kerana proses swaging lebih pantas dilakukan dan menghasilkan pemasangan profil yang lebih rendah daripada mata yang disambung dengan tangan. Penamatan mata Flemish dengan ferrule keluli cenderung mendapat markah yang baik pada kemudahan pemeriksaan, kerana corak sambatan yang boleh dilihat digabungkan dengan ferrule membolehkan pemeriksa terlatih untuk memeriksa kualiti tuck helai bersama sambungan mampatan. Kapasiti beban untuk kedua-dua kaedah sangat bergantung pada saiz dan teknik pemasangan yang betul dan bukannya pada keluarga penamatan sahaja, itulah sebabnya kedua-dua garisan terletak agak rapat bersama pada paksi tersebut dalam ilustrasi ini. Rintangan kakisan dalam perbandingan ini didorong terutamanya oleh bahan ferrule atau lengan tertentu dan kemasan yang dipilih, bukannya oleh kaedah penamatan itu sendiri. Seperti carta yang terdahulu, nilai ini adalah ilustrasi dan bertujuan untuk menyokong perancangan umum dan bukannya menggantikan ujian atau keperluan piawaian rigging tertentu.

Trend Keserasian Diameter Lengan Dan Tali

Apabila diameter tali dawai meningkat, lengan aluminium yang sepadan atau lubang ferrule dan panjang biasanya meningkat juga, kerana lengan mesti melampirkan sepenuhnya dua kaki tali yang bertindih dengan diameter yang lebih besar untuk membangunkan sambungan mampatan yang berkesan. Hubungan ini didokumenkan dalam jadual rujukan yang dikaitkan dengan piawaian seperti DIN 3093, yang menyenaraikan dimensi lengan yang sepadan dan tonase tekan yang disyorkan untuk julat diameter tali biasa. Peningkatan relatif dalam tan tekan yang diperlukan cenderung berkembang lebih cepat daripada diameter tali itu sendiri, kerana lengan yang lebih besar memerlukan bahan aluminium mengalir di sekeliling keratan rentas wayar keluli yang lebih besar secara berkadar semasa pemampatan. Ini adalah salah satu sebab pemproses tali mengekalkan penekan dan cetakan yang ditentukur dipadankan dengan julat saiz lengan tertentu daripada menggunakan tetapan penekan tunggal merentas semua diameter tali. Carta di bawah menunjukkan trend ilustrasi umum dan bukannya jadual tetapan akhbar yang diperakui untuk mana-mana produk lengan khusus.

Carta menunjukkan aliran menaik umum dalam tan tekan relatif apabila diameter tali meningkat daripada 6mm hingga 26mm, yang mencerminkan isipadu bahan aluminium yang lebih besar yang mesti dimampatkan di sekeliling keratan rentas tali yang lebih tebal. Lengkung meningkat secara beransur-ansur pada diameter yang lebih kecil, di mana saiz lengan dan keperluan akhbar berubah dalam kenaikan yang lebih kecil antara saiz tali bersebelahan. Pada diameter yang lebih besar, arah aliran terus menaik dan kenaikan antara saiz cenderung menjadi lebih ketara, konsisten dengan jumlah bahan yang lebih besar yang terlibat dalam lengan yang lebih besar. Corak umum ini menerangkan sebab kedai pemprosesan tali biasanya mengekalkan rangkaian acuan dan tetapan tonase berbanding bergantung pada konfigurasi penekan tunggal untuk semua saiz tali. Pengendali hendaklah sentiasa mengesahkan tonase akhbar dan dimensi lengan sebenar terhadap helaian spesifikasi pengeluar semasa dan piawaian yang berkaitan dan bukannya bergantung pada garis arah aliran am sahaja.

Gambaran Keseluruhan Rujukan DIN 3093 Untuk Lengan Aluminium Dan Ferrules

DIN 3093 ialah piawaian dimensi yang dirujuk secara meluas meliputi lengan aluminium berbentuk bujur dan jam pasir yang digunakan untuk penamatan tali dawai, memberikan pemproses dan pembeli rangka kerja yang sama untuk diameter gerudi, panjang lengan dan julat aplikasi umum merentas saiz tali yang berbeza. Merujuk piawaian yang diiktiraf seperti DIN 3093 membolehkan pembeli membandingkan ferrules aluminium dan lengan jam pasir daripada sumber yang berbeza menggunakan jangkaan dimensi yang konsisten dan bukannya bergantung semata-mata pada katalog pembekal tunggal. Jadual di bawah meringkaskan maklumat kategori umum yang berkaitan dengan aksesori pemprosesan tali dawai yang dikaitkan dengan piawai rujukan jenis ini, dan ia hendaklah dibaca bersama salinan piawaian semasa dan helaian spesifikasi pengilang untuk toleransi yang tepat.

Pandangan Struktur Isometrik Lengan Bergoyang Dan Perhimpunan Bidal

Rajah isometrik di bawah menggariskan struktur umum penamatan mata tali dawai yang terbentuk dengan lengan aluminium yang dimampatkan di atas dua kaki tali yang bertindih, dengan bidal tali dawai dipasang di dalam gelung yang terhasil untuk mengekalkan bentuknya. Lengan jam pasir yang dimampatkan ditunjukkan mencengkam kedua-dua kaki tali selepas bergoyang, yang merupakan ciri yang bertanggungjawab terutamanya untuk memindahkan beban antara dua bahagian tali yang bertindih. Bidal terletak di dalam mata, menyediakan permukaan galas bulat yang menghalang tali daripada dicubit atau haus pada pin belenggu atau badan cangkuk semasa digunakan. Kaki tali memanjang ke luar dari lengan pada satu sisi dan melengkung ke mata di sekeliling bidal di sebelah yang lain, menggambarkan bagaimana kedua-dua aksesori berfungsi bersama sebagai penamatan lengkap. Melihat pemasangan dalam bentuk tiga dimensi yang dipermudahkan ini membantu menjelaskan cara lengan dan bidal berfungsi dua fungsi berbeza tetapi saling melengkapi dalam penamatan tali dawai yang sama.

Ilustrasi SVG isometrik ini ialah perwakilan ringkas yang bertujuan untuk menyampaikan fungsi dan bukannya berfungsi sebagai lukisan pembuatan. Bentuk bidal bulat yang ditunjukkan di dalam mata mewakili profil umum yang digunakan untuk menyokong tali dan mengagihkan beban secara sama rata di sekeliling selekoh. Lengan segi empat tepat di sebelah kanan mewakili ferrule aluminium termampat selepas bergoyang, ditunjukkan dengan garis tengah yang dipermudahkan untuk mencadangkan profil jam pasir tanpa kesan cetakan yang terperinci sepenuhnya. Dua kaki tali yang memanjang dari lengan dan bergelung di sekeliling bidal menggambarkan bagaimana pemasangan siap membentuk penamatan galas beban yang lengkap. Lukisan produk sebenar, had terima dan jadual akhbar hendaklah sentiasa diperolehi daripada helaian spesifikasi semasa untuk saiz lengan, ferrule, atau bidal dan pembinaan tali tertentu yang digunakan.

Mengenai Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. telah diasaskan pada tahun 1992 dan terletak di Bandar Taizhou, Wilayah Jiangsu, China. Syarikat itu pakar dalam pembuatan mesin penekan tali dawai hidraulik, mesin penyepuhlindap dan tirus tali dawai, lengan aluminium dan pengapit pengangkat, meletakkannya terus dalam rantaian bekalan untuk aksesori pemprosesan tali dawai dan aksesori sistem penamatan yang diterangkan sepanjang artikel ini. Xingtai Hydraulic dilengkapi dengan kemudahan pengeluaran termaju, keupayaan teknikal yang kukuh, peralatan ujian yang berwibawa, dan sistem pengurusan kualiti yang komprehensif. Komponen swaging yang digunakan dalam mesin Hidraulik Xingtai ditempa daripada keluli aloi kekuatan tinggi, dan badan mesin dihasilkan daripada satu blok bahan, menyokong integriti struktur dan hayat perkhidmatan yang panjang. Sistem hidraulik yang digunakan dalam mesin ini menggunakan sistem bekalan minyak pam tekanan dwi, ​​membolehkan pergerakan ke atas dan ke bawah dengan pantas sambil mengekalkan proses penekanan yang lancar, yang menyokong kualiti penekanan yang konsisten dan kecekapan pengeluaran apabila membentuk lengan kaca jam aluminium, ferrule aluminium dan penamatan yang berkaitan. Mesin Hidraulik Xingtai telah dieksport ke banyak negara, termasuk United Kingdom, Australia, Belanda, Latvia, Malaysia, Thailand, India, Rusia, Botswana, dan Poland, antara lain, mencerminkan pangkalan luas pelanggan antarabangsa yang bergantung pada peralatan ini untuk kerja pemprosesan tali dawai.
