Mesin Pengepit Tali Dawai Hidraulik GT-1350 (Bingkai Bakul) ialah penyelesaian swaging berkapasiti tinggi yang direka bentuk untuk diameter tali dawai sehingga 66mm dalam operasi tekan berbilang , mampu mengekalkan tekanan kerja maksimum sebanyak 56 MPa dan dipacu oleh unit kuasa hidraulik dwi peringkat 11 kW. Jika anda memerlukan mesin yang menggabungkan kekuatan struktur rangka bakul, pensijilan CE dan keserasian dengan set cetakan GT-500T, unit ini menyampaikan pada semua bahagian.

Memahami 3-6 peraturan dalam tali dawai adalah konteks penting untuk memilih peralatan pengelim yang betul. Peraturan 3-6 menyatakan bahawa tali dawai harus ditanggalkan daripada perkhidmatan apabila 3 atau lebih wayar putus ditemui dalam satu helai dalam satu tali meletakkan panjang, atau 6 atau lebih wayar putus diedarkan merentasi pelbagai helai dalam satu panjang lay. Piawaian yang dirujuk secara meluas ini (diguna pakai oleh ASME B30.2 dan kod yang serupa) menggariskan mengapa pengeliman yang tepat dan boleh dipercayai adalah penting: penamatan yang tidak digagalkan dengan baik boleh mempercepatkan kelesuan wayar dan membawa kepada kegagalan pramatang. GT-1350 dibina untuk memastikan penamatan yang mengekalkan integriti tali dawai dalam jangka masa panjang.

Di bawah, artikel ini merangkumi spesifikasi teknikal mesin, carta saiz cetakan kelim, pemilihan set cetakan, amalan terbaik operasi, data prestasi industri dan soalan lazim. Semua data yang dibentangkan diambil daripada dokumentasi pengilang dan piawaian industri yang diterima secara meluas.

Sekilas Pandang Spesifikasi Teknikal GT-1350

Mesin Pengepit Tali Dawai Hidraulik GT-1350 (Bingkai Bakul) dihasilkan oleh Jiangsu Xingtai Hidraulik Manufacturing Co., Ltd. daripada sebuah badan mesin blok tunggal , pilihan reka bentuk yang menghapuskan jahitan kimpalan dan sambungan bolt pada zon tekanan tinggi, secara langsung menyumbang kepada hayat perkhidmatan yang lebih lama dan mengurangkan selang penyelenggaraan. Die swaging ditempa daripada keluli aloi berkekuatan tinggi dan menampilkan reka bentuk acuan bulat dengan kedudukan automatik, menjadikan penukaran dadu pantas dan boleh berulang.

The sistem bekalan minyak pam dwi tekanan membolehkan omboh menurun dengan cepat semasa fasa pendekatan dan kemudian secara automatik beralih ke lejang perlahan tekanan tinggi untuk fasa swaging sebenar. Tingkah laku dua peringkat ini melindungi set mati dan bahan kerja sambil memotong masa kitaran dengan ketara berbanding sistem satu peringkat. Omboh juga boleh dihentikan di mana-mana kedudukan semasa perjalanan, yang penting apabila melaraskan dimensi mata atau gelung dengan cepat.

Gambarajah Isometrik 3D GT-1350 dengan Label Komponen Utama

Gambar rajah SVG di bawah menggambarkan zon struktur utama mesin rangka bakul GT-1350. Setiap elemen berlabel sepadan dengan komponen berfungsi yang diterangkan dalam helaian spesifikasi dan panduan manual.

Gambar rajah menyerlahkan seni bina bingkai bakul , yang memberikan ketegaran sisi yang unggul berbanding reka bentuk kerangka C atau rangka H konvensional. Bahagian atas dan bawah terintegrasi menyekat tempat duduk terus ke dalam poket bermesin ketepatan, memastikan penjajaran cetakan berulang merentasi ribuan kitaran. Panel kawalan yang berasingan menempatkan semua antara muka pengendali termasuk tolok tekanan, lampu penunjuk dan suis injap hidraulik utama, memastikan komponen voltan tinggi jauh dari zon kerja.

Carta Saiz Crimping Die untuk GT-1350

Memilih yang betul crimping die set adalah faktor paling kritikal dalam mencapai penamatan yang memenuhi penarafan beban dan keperluan kemasan permukaan. GT-1350 menerima cetakan yang serasi dengan kedua-dua dimensi poket cetakan sendiri dan, mengikut reka bentuk, cetakan yang lebih kecil daripada mesin penekan GT-500T. Keserasian silang ini mengurangkan jumlah pelaburan alatan untuk kedai yang mengendalikan berbilang mesin. Carta saiz crimping die di bawah adalah rujukan yang mewakili; sentiasa mengesahkan terhadap lembaran spesifikasi swage pengeluar lengan sebelum pengeluaran.

The bilangan penekan yang diperlukan bertambah dengan diameter lengan kerana setiap penekan memutar lengan dengan kenaikan sudut tetap untuk mencapai mampatan jejari seragam. Melangkau langkah akhbar atau berhenti pada kiraan akhbar yang tidak mencukupi adalah punca utama penamatan yang tidak konsisten. Panduan manual GT-1350 menasihatkan pengendali untuk mengukur OD lengan siap selepas setiap kitaran menekan penuh menggunakan mikrometer yang ditentukur untuk mengesahkan pematuhan dimensi sebelum melepaskan anduh untuk diservis.

Carta bar di atas menggambarkan hubungan antara diameter tali dawai dan julat diameter luar lengan yang sepadan yang dikendalikan oleh GT-1350 menggunakan teknik tekan berbilang. Tali yang lebih besar memerlukan lengan yang lebih berat secara proporsional dan lebih banyak kenaikan tekan, tetapi siling 56 MPa mesin memastikan daya yang mencukupi tersedia di hujung atas julat kapasiti. Ini menjadikan GT-1350 sebagai salah satu mesin swage tali dawai hidraulik rangka bakul berkapasiti tertinggi dalam kelas motornya, berbanding dengan penanda aras antarabangsa untuk tekanan 11 kW.

Mesin Swage Tali Dawai Hidraulik: Bagaimana Sistem Dwi-Tekanan Berfungsi

Litar hidraulik GT-1350 bergantung pada a susunan pam dua peringkat yang telah menjadi penanda aras dalam sektor mesin penekan tali dawai. Semasa lejang pendekatan, pam menghantar aliran tinggi pada tekanan rendah supaya omboh turun dengan cepat ke bahan kerja tanpa membuang masa. Setelah sentuhan dikesan (melalui kenaikan tekanan belakang hidraulik), litar secara automatik bertukar kepada mod aliran rendah tekanan tinggi untuk melaksanakan swage. Peralihan ini lancar dan tidak memerlukan campur tangan pengendali.

Sistem pengedap menggunakan pengedap hidraulik gred tinggi yang dinilai untuk operasi yang berterusan pada tekanan melebihi had kerja mesin. Ini memberikan margin keselamatan yang bermakna dan memastikan cecair hidraulik tidak mencemarkan kawasan kerja atau permukaan tali dawai, yang boleh menjejaskan keselamatan dan rintangan kakisan penamatan yang telah siap. Sistem ini juga menampilkan injap pelega tekanan bersepadu yang telah ditetapkan di kilang, melindungi kedua-dua pengendali dan perkakas daripada kejadian tekanan lampau.

Lengkung tekanan di atas menggambarkan profil dua peringkat ciri kitaran swage GT-1350. Tekanan kekal rendah semasa pendekatan untuk membolehkan pendahuluan pantas, kemudian naik dengan curam sebaik sahaja dadu menyentuh lengan, memuncak berhampiran maksimum 56 MPa mesin semasa swage penuh. Fasa kembali melepaskan tekanan dengan cepat. Profil ini konsisten dengan amalan terbaik industri untuk mesin penekan tali dawai keluli hidraulik yang beroperasi dalam aplikasi lombong, dermaga dan kren.

Aplikasi Industri dan Penanda Aras Prestasi

Mesin pengelim tali dawai hidraulik GT-1350 direka untuk operasi tugas berterusan merentasi pelbagai sektor. Swaging tali dawai ialah proses asas dalam industri di mana kapasiti pengangkatan dan ketegangan adalah kritikal keselamatan, dan pensijilan CE mesin memastikan ia memenuhi keperluan arahan jentera Eropah untuk perlindungan operator dan keserasian elektromagnet.

• Industri tali dawai: Pengeluaran anduh yang telah dipasang, pemasangan mata bidal dan kekang berbilang kaki dalam jumlah yang tinggi.
• Perlombongan dan metalurgi: Tali pengangkat dan tali pemandu aci dalam operasi perlombongan bawah tanah dan permukaan yang memerlukan penamatan MBL (beban pecah minimum) yang disahkan.
• Operasi dermaga dan pelabuhan: Talian tambatan, loket tunda, dan pemasangan pengangkat utama kren di terminal kontena dan kargo pukal.
• Kereta api dan elektrik: Sistem ketegangan katenari dan pemasangan talian atas di mana ketekalan dimensi penamatan ditentukan kepada toleransi yang ketat.
• Luar pesisir dan pembinaan: Kekal kabel, sistem tambatan, dan anggota ketegangan struktur dalam kerja jambatan dan platform luar pesisir.

Carta radar membentangkan analisis keupayaan dalaman GT-1350 merentasi enam dimensi operasi. Tekanan kerja maksimum dan ketahanan skor di bahagian atas julat disebabkan oleh pembinaan badan blok tunggal dan komponen swage keluli aloi. Penarafan keserasian dan keselamatan die juga tinggi, didorong oleh pensijilan CE, keserasian silang dengan cetakan GT-500T, dan pelepasan tekanan terbina dalam mesin. Kelajuan kitaran mendapat markah sedikit di bawah maksimum kerana kelajuan pemulangan omboh (10 mm/saat) dikawal oleh keperluan penyahmampatan yang selamat, yang merupakan pertukaran reka bentuk yang disengajakan untuk keselamatan pengendali dan jangka hayat yang lama.

Pemilihan dan Penyelenggaraan Set Crimping Die

A crimping die set untuk GT-1350 mesti dipadankan dengan diameter tali dawai nominal dan jenis lengan (lengan bujur, lengan bulat atau soket baji). Set die bujur menghasilkan keratan rentas heksagon atau bujur pada lengan siap dan lebih disukai untuk kebanyakan aplikasi anduh kerana ia menyediakan rujukan pemeriksaan visual. Set die bulat digunakan di mana keseragaman dimensi dalam semua satah jejari diperlukan, seperti untuk penyediaan soket berulir atau pemasangan mata tambatan ketepatan.

Protokol Penyelenggaraan Set Die

1. Periksa permukaan die untuk keretakan, serpihan atau pedih selepas setiap 200 kitaran swaging menggunakan 10x loupe atau pemeriksaan penembus die.
2. Sapukan filem nipis pelincir anti rampas atau pelincir pada permukaan mengawan mati sebelum setiap anjakan untuk mengurangkan geseran dan mengelakkan kimpalan sejuk bahagian cetakan.
3. Periksa dimensi penutup dadu menggunakan set blok tolok yang ditentukur pada permulaan setiap larian pengeluaran; dimensi di luar julat toleransi menunjukkan kehausan die dan set perlu diganti.
4. Simpan mati dalam bekas berlapik apabila tidak digunakan; jangan sekali-kali tindanan mati tanpa perlindungan, kerana kerosakan hentaman pada permukaan rongga secara langsung diterjemahkan kepada kecacatan permukaan lengan.
5. Catatkan kiraan kitaran setiap set die dalam log penyelenggaraan; Xingtai Hydraulic mengesyorkan menggantikan acuan apabila dimensi penutup menyimpang lebih daripada 0.3mm daripada nilai nominal.

Ciri penentududukan automatik GT-1350 bermakna set dadu berpusat kendiri di sekeliling lengan sebelum tekanan dikenakan, mengurangkan ralat operator semasa memuatkan. Ini adalah kelebihan ketara berbanding mesin penjajaran manual dan secara langsung mengurangkan kadar swage luar pusat, yang merupakan punca utama pengurangan kecekapan penamatan dalam operasi swage hidraulik (seperti yang dinyatakan dalam panduan amalan industri yang diterbitkan oleh Lembaga Teknikal Tali Dawai).

Carta bar di atas ialah gambaran skematik tentang cara sisihan dimensi die terkumpul dengan kiraan kitaran untuk set dadu keluli aloi biasa yang digunakan pada tali berdiameter besar. Sisihan kekal diabaikan untuk 400 kitaran pertama, mula memecut antara 600 dan 800 kitaran apabila pengerasan kerja dan lelasan permukaan meningkat, dan biasanya melepasi ambang penggantian 0.3mm pada atau sebelum 1000 kitaran bergantung pada kekerasan bahan lengan. Operator yang menjejak data ini boleh merancang penggantian die secara proaktif, mengelakkan penamatan di luar spesifikasi yang sampai ke medan.

Imej Produk GT-1350

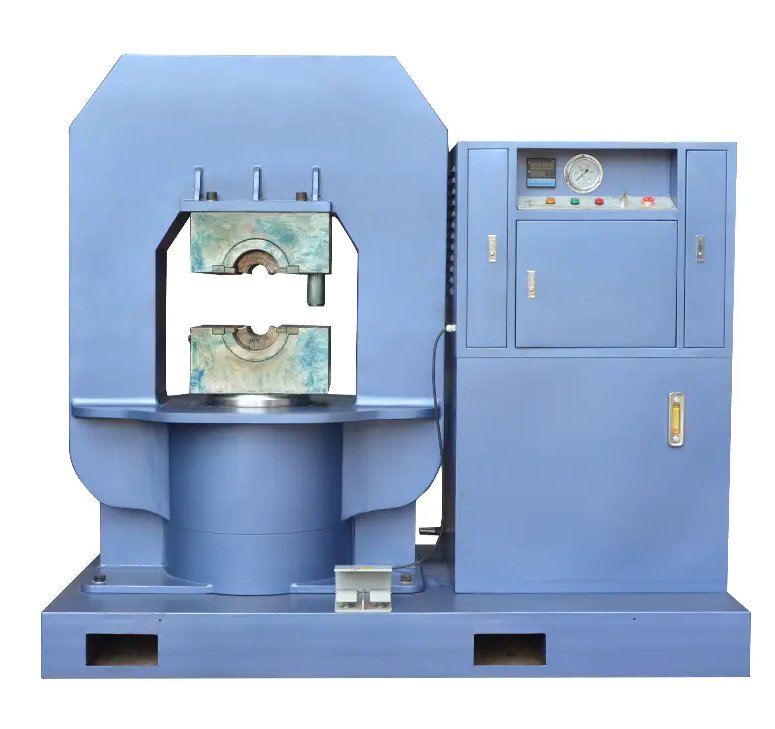

Mesin Pengepit Tali Dawai Hidraulik GT-1350 (Bingkai Bakul) seperti yang dikeluarkan oleh Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. badan rangka bakul , digiling dari satu blok keluli, kelihatan di tengah. Kabinet kawalan berasingan di sebelah kanan menempatkan unit kuasa hidraulik dwi-tekanan, tolok tekanan, panel penunjuk dan suis kawalan utama. Mesin ini diperakui CE dan telah dieksport ke UK, Australia, Belanda, Latvia, Malaysia, Thailand, India, Rusia, Botswana, Poland dan pasaran tambahan.

Mengenai Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. telah diasaskan pada 1992 dan terletak di Bandar Taizhou, Wilayah Jiangsu, China. Syarikat itu pakar dalam pembuatan mesin penekan tali dawai hidraulik, mesin penyepuhlindap dan tirus tali dawai, lengan aluminium dan pengapit pengangkat. Xingtai Hydraulic dilengkapi dengan kemudahan pengeluaran termaju, keupayaan teknikal yang kukuh, peralatan ujian yang berwibawa, dan sistem pengurusan kualiti yang komprehensif.

Komponen swaging mesin Hidraulik Xingtai ditempa daripada keluli aloi berkekuatan tinggi. Badan mesin dihasilkan daripada satu blok bahan, memastikan integriti struktur dan hayat perkhidmatan yang panjang. Sistem hidraulik menggunakan sistem bekalan minyak pam dwi-tekanan, yang membolehkan pergerakan ke atas dan ke bawah pantas sambil memastikan proses menekan yang lancar. Reka bentuk ini meningkatkan kualiti menekan dan kecekapan pengeluaran dengan ketara.

Mesin Hidraulik Xingtai telah dieksport ke banyak negara, termasuk UK, Australia, Belanda, Latvia, Malaysia, Thailand, India, Rusia, Botswana, Poland, dan lain-lain. Berpandukan falsafah "kualiti tinggi, harga yang kompetitif, dan komitmen yang berkekalan," syarikat berusaha untuk memenuhi keperluan pelanggan dan menyediakan perkhidmatan terbaik, khusus untuk melayani pelanggan sedia ada dan baharu dengan tahap kecemerlangan yang sama.

Soalan Lazim
